روش ساخت پنل خورشیدی ؛ آموزش کامل ساخت پنل خورشیدی خانگی با هزینه زیر ۵ میلیون تومان

روش ساخت پنل خورشیدی با تولید سلول‌های سیلیکونی آغاز می‌شود که از ذوب شمش‌های سیلیکون و آلایش آن با موادی مانند بور یا فسفر برای ایجاد نیمه‌رساناهای نوع P و N تشکیل می‌گردد. سپس، این سلول‌ها به صورت سری و موازی به یکدیگر لحیم‌کاری شده و روی لایه EVA قرار می‌گیرند تا جریان و ولتاژ مناسب تولید شود. لایه شیشه‌ای ضدبازتاب و بک‌شیت محافظ در بالا و پشت پنل نصب می‌شود تا از رطوبت و UV محافظت کند، و در نهایت پنل با فریم آلومینیومی و جعبه اتصال تکمیل می‌گردد. این فرآیند صنعتی دقیق، راندمان جذب نور خورشید را به حداکثر می‌رساند.. روش ساخت پنل خورشیدی ر را در پرشین وی ببینید.

مطالب مرتبط با «روش ساخت پنل خورشیدی»: «راهکارهای کاهش مصرف برق خانگی با پنل خورشیدی و یارانه»

روش ساخت پنل خورشیدی

برای ساخت یک پنل خورشیدی کارآمد، به جای استفاده از مواد غیرمرتبط مانند تیغ، باید از سلول‌های فتوولتائیک (Photovoltaic Cells) واقعی استفاده کنید. مراحل ساخت به صورت کلی عبارتند از

۱. جمع‌آوری مواد لازم

• سلول‌های خورشیدی (سولار سل): تعداد زیادی سلول خورشیدی کوچک (معمولاً پلی‌کریستالی یا مونوکریستالی) که از بازار یا کیت‌های آموزشی تهیه می‌شوند.
• پایه یا زیرلایه: یک تخته مقاوم و عایق (مانند تخته فیبر چوبی نازک یا پلکسی گلاس).
• سیم‌کشی: سیم‌های نازک مسی یا سیم لحیم برای اتصال سلول‌ها.
• دیود بای‌پس (اختیاری اما مهم): برای محافظت از سلول‌ها در برابر نقاط داغ و آسیب.
• مواد پوششی و آب‌بندی: رزین اپوکسی شفاف یا شیشه و سیلیکون آب‌بندی برای محافظت از سلول‌ها در برابر رطوبت و هوا.
• جعبه اتصال (Junction Box): یک محفظه کوچک برای خروجی سیم‌ها و دیود.

۲. اتصال سلول‌ها (سیم‌کشی سری و موازی)

• برنامه‌ریزی چیدمان: سلول‌ها را بر اساس ولتاژ و جریان مورد نیاز، روی پایه بچینید.
• اتصال سری: برای افزایش ولتاژ (Voltage)، سلول‌ها را به صورت سری (مثبت یک سلول به منفی سلول بعدی) لحیم کنید.
• اتصال موازی: برای افزایش جریان (Current)، رشته‌های سری‌ شده را به صورت موازی (مثبت به مثبت و منفی به منفی) به هم وصل کنید.
• نصب دیود: دیود بای‌پس را در مدار نصب کنید تا از جریان معکوس و داغ شدن سلول‌های سایه‌ افتاده جلوگیری شود.

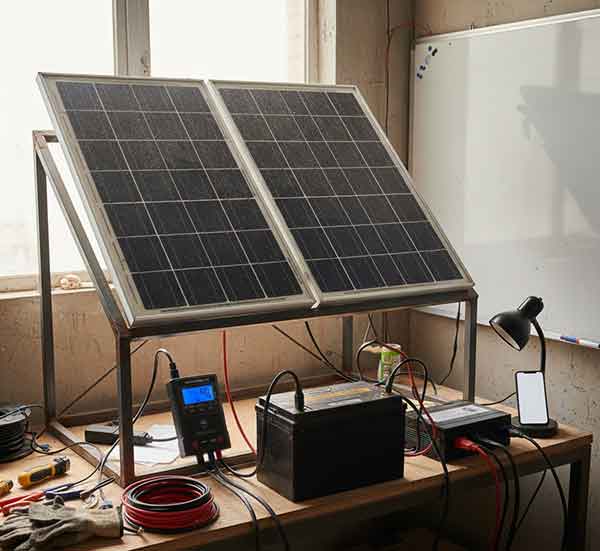

آموزش کامل ساخت پنل خورشیدی خانگی با هزینه زیر ۵ میلیون تومان

ساخت یک پنل خورشیدی خانگی واقعی (با خروجی حداقل ۱-۲ کیلووات برای مصرف خانگی معمولی) با هزینه زیر ۵ میلیون تومان در سال ۱۴۰۴ تقریباً غیرممکن است، چون فقط قیمت یک پنل ۵۵۰ واتی اصل الان حدود ۷-۸ میلیون تومان است!
اما می‌توان یک سیستم خورشیدی کوچک و کاربردی واقعی (مثلاً برای روشنایی، شارژ موبایل، لپ‌تاپ، تلویزیون کوچک، فن و …) با هزینه زیر ۵ میلیون تومان ساخت که واقعاً کار کند و برق تولید کند.

در ادامه یک سیستم واقعی ۳۰۰-۴۰۰ وات (پیک) با هزینه حدود ۴.۵ تا ۵ میلیون تومان (پاییز ۱۴۰۴) را با هم مرور می کنیم

ردیف	قطعه	تعداد	مدل پیشنهادی	قیمت تقریبی (تومان)	توضیحات
1	پنل خورشیدی	۲ عدد	پلی‌کریستال ۲۰۰ وات (استوک/گرید B)	۱,۴۰۰,۰۰۰	پنل نو ۲۰۰ وات ≈ ۲.۸ میلیون (استوک سالم خیلی ارزان‌تر)
2	شارژ کنترلر PWM	۱	۴۰ آمپر	۴۵۰,۰۰۰	برای ۴۰۰ وات کافیه
3	باتری	۱	باتری ۱۲ ولت ۱۰۰ آمپر ساعت (دیپ سایکل)	۲,۶۰۰,۰۰۰	سیلد یا اسیدی دیپ سایکل
4	اینورتر	۱	۵۰۰ وات سینوسی خالص یا مودیفاید	۱,۲۰۰,۰۰۰ تا ۱,۸۰۰,۰۰۰	مودیفاید برای لوازم ساده کافیه
5	کابل خورشیدی MC4 فیوز	–	کابل ۴ میلی‌متر کانکتور	۳۰۰,۰۰۰	حدود ۲۰ متر کابل
6	استراکچر و پایه (ساده)	–	آهن ساده یا آلومینیوم دست‌ساز	۳۰۰,۰۰۰	می‌تونی خودت جوش بدی
	جمع کل			۴,۸۰۰,۰۰۰ تا ۵,۳۰۰,۰۰۰	با کمی چونه میتونی زیر ۵ میلیون بیاری

خروجی واقعی این سیستم:

در روز آفتابی تهران: حدود ۱۲۰۰ تا ۱۶۰۰ وات-ساعت برق در روز می‌تونی همزمان استفاده کنی:

۶-۸ لامپ LED

تلویزیون ۴۳ اینچ

لپ‌تاپ چند موبایل

فن کوچک ۱۲ ولت

یخچال خیلی کوچک (در حد مینی یخچال)

آموزش قدم به قدم ساخت (خیلی ساده)

مرحله ۱: خرید قطعات

پنل استوک سالم از دیوار یا فروشگاه‌های خورشیدی (حتماً تست بشوند)

باتری دیپ سایکل (نه باتری ماشین!)

مرحله ۲: ساخت استراکچر (پایه پنل)

دو تا پنل رو با زاویه ۳۰-۳۵ درجه رو به جنوب نصب کن

می‌تونی با پروفیل آهنی ۴۰×۴۰ ساده خودت بسازی

مرحله ۳: سیم‌کشی پنل‌ها

دو پنل ۲۰۰ وات رو موازی به هم وصل کن (ولتاژ ۱۸-۲۰ ولت، جریان ≈ ۲۰ آمپر)

از کانکتور MC4 استفاده کن

کابل ۴ میلی‌متر از پنل به شارژ کنترلر بکش

مرحله ۴: اتصال به شارژ کنترلر

پنل مثبت → ورودی PV شارژ کنترلر

پنل منفی → ورودی PV- شارژ کنترلر

باتری مثبت → BAT

باتری منفی → BAT-

اینورتر و لامپ‌ها → LOAD یا مستقیم از باتری (بهتر مستقیم از باتری)

مرحله ۵: اتصال باتری و اینورتر

باتری رو به شارژ کنترلر وصل کن

اینورتر رو مستقیم به باتری وصل کن (نه به LOAD شارژ کنترلر)

مرحله ۶: تست سیستم

صبح که آفتاب زد، ولتاژ پنل باید بالای ۱۸ ولت باشه

شارژ کنترلر باید چراغ شارژ روشن کنه

اینورتر رو روشن کن و یک لامپ تست بزن

نکات خیلی مهم

پنل استوک اگر سالم باشه تا ۸۰-۹۰٪ توان نو میده و ۱۰-۱۵ سال کار می‌کنه

باتری دیپ سایکل رو بیشتر از ۵۰٪ خالی نکن که عمرش کم نشه

اینورتر مودیفاید برای یخچال و پمپ مناسب نیست (سینوسی خالص بگیر اگر بودجه اجازه داد)

اگر بخوای زیر ۳ میلیون بسازی (سیستم خیلی کوچک)

۱ پنل ۱۰۰ وات استوک (۶۵۰-۸۰۰ هزار)

شارژ کنترلر ۲۰A (۲۵۰ هزار)

باتری ۱۲ ولت ۴۲ آمپر (۱.۲ میلیون)

اینورتر ۳۰۰ وات (۶۰۰-۸۰۰ هزار)

جمع ≈ ۲.۸ تا ۳.۲ میلیون (فقط روشنایی شارژ موبایل)

روش ساخت پنل خورشیدی (کلی و صنعتی)

این روش ساخت، فرآیند تولید پنل‌های خورشیدی فتوولتائیک (PV) استاندارد است که انرژی خورشید را به برق تبدیل می‌کنند. هسته اصلی این فرآیند، تولید سلول‌های خورشیدی از ماده نیمه‌رسانای سیلیکون با درجه خلوص بالا است. تولید از ذوب شن سیلیسی (سیلیکا) در دمای بسیار بالا آغاز می‌شود تا شمش‌های استوانه‌ای سیلیکون فوق خالص ایجاد شود. سپس این شمش‌ها به ویفرهای بسیار نازک برش داده می‌شوند. پس از تمیزکاری، این ویفرها تحت فرآیندی به نام آلایش (Doping) قرار می‌گیرند که در آن ناخالصی‌هایی مانند بور و فسفر به لایه‌های مختلف ویفر اضافه می‌شوند تا دو لایه P-Type و N-Type ایجاد شده و یک پیوند P-N شکل بگیرد – این پیوند برای تولید جریان الکتریکی هنگام تابش نور خورشید حیاتی است. در نهایت، سلول‌ها با سیم‌های فلزی (Busbars و Fingers) به هم متصل شده و در بین یک لایه EVA و شیشه مقاوم برای محافظت قرار می‌گیرند و قاب آلومینیومی دور آن‌ها نصب می‌شود. این فرآیند صنعتی، دقیق و پیچیده است.

روش ساخت پنل خورشیدی با سی دی

ساخت پنل خورشیدی با سی‌دی یا دی‌وی‌دی یک پروژه علمی-آموزشی و غیر کاربردی برای تولید برق است. در واقع، خود سی‌دی انرژی خورشید را به برق تبدیل نمی‌کند، بلکه این پروژه بر اساس استفاده از فتودیودها (Photo Diodes) یا ترانزیستورهای قدیمی (مانند 2N3055) بنا شده که اغلب در قاب‌های فلزی قرار دارند و از آن‌ها به عنوان حسگرهای نور بسیار ضعیف و ارزان استفاده می‌شود. برای انجام این پروژه، معمولاً پوشش فلزی یا رنگی پشت یک ترانزیستور باز می‌شود تا سطح سیلیکونی حساس به نور آن در معرض دید قرار گیرد. چندین عدد از این ترانزیستورهای تغییر یافته با استفاده از سیم‌های نازک به صورت سری به هم متصل می‌شوند. سی‌دی یا دی‌وی‌دی صرفاً به عنوان یک پایه یا قاب انعکاسی برای نصب این قطعات کوچک استفاده می‌شود تا نور بیشتری را به سمت آن‌ها متمرکز کند. ولتاژ تولیدی در این روش بسیار ناچیز و در حد میلی‌ولت است و تنها برای روشن کردن یک ال‌ای‌دی کوچک شاید کافی باشد، نه برای شارژ باتری یا تامین برق خانه. این روش بیشتر برای درک ایده فتوولتائیک به کار می‌رود.

روش ساخت پنل خورشیدی در خانه (استفاده از سلول‌های آماده)

ساده‌ترین و کاربردی‌ترین راه برای ساخت یک پنل خورشیدی در خانه، خرید و مونتاژ سلول‌های خورشیدی مونده (Tabbed Solar Cells) است. سلول‌های خورشیدی تکی به دلیل شکنندگی بسیار بالا، نیاز به قاب و محافظت دارند. در این روش، شما سلول‌های نیمه‌تمام را به صورت نوارهای آماده که سیم‌کشی جزئی شده‌اند، خریداری می‌کنید. ابتدا باید تعداد مشخصی از این سلول‌ها را با دقت زیاد و با استفاده از هویه و لحیم نازک به صورت سری به هم متصل کنید تا به ولتاژ مورد نظر (مثلاً ۱۲ ولت برای شارژ باتری) برسید. سپس، این شبکه سلولی را با دقت روی یک سطح صاف و عایق قرار داده و آن را با یک لایه محافظتی شفاف مانند شیشه یا پلکسی گلاس از بالا و یک صفحه پلیمری مقاوم در برابر رطوبت از زیر، پوشش می‌دهید. استفاده از رزین اپوکسی یا سیلیکون شفاف برای آب‌بندی لبه‌ها و اتصال سلول‌ها به شیشه ضروری است. در نهایت، با نصب یک جعبه اتصال (Junction Box) و یک قاب آلومینیومی، پنل خانگی شما آماده بهره‌برداری می‌شود.

روش ساخت پنل خورشیدی ساده (مدل آزمایشگاهی اکسید مس)

این روش یکی از ساده‌ترین مدل‌های آزمایشگاهی برای نشان دادن اثر فتوولتائیک است که به ابزار تخصصی نیاز ندارد. مواد اصلی در این پروژه یک صفحه مسی و آب نمک هستند. ابتدا یک تکه مس تمیز را حرارت می‌دهند تا سطح آن اکسید شده و لایه سیاه رنگ اکسید مس (کوپریک اکسید) تشکیل شود. این لایه سیاه به دقت از روی مس جدا می‌شود تا لایه زیرین آن که اکسید کوپروس (Cuprous Oxide) است، نمایان شود. سپس، یک الکترود (صفحه) مسی دیگر که اکسید نشده، به همراه صفحه دارای اکسید کوپروس، درون ظرفی حاوی محلول آب نمک قرار می‌گیرند. این دو صفحه نباید با یکدیگر تماس داشته باشند. وقتی نور خورشید یا نور شدید به الکترود اکسید شده می‌تابد، یک اختلاف پتانسیل در حد میکرو یا میلی‌ولت ایجاد می‌شود که نشان‌دهنده یک جریان الکتریکی بسیار ضعیف است. این جریان ناشی از حرکت الکترون‌ها بین لایه اکسید کوپروس و الکترولیت (آب نمک) است. این مدل صرفاً یک نمونه نمایشی تاریخی و آموزشی است که توسط دانشمندانی چون راسل و بکیوریل کشف شد و توان عملیاتی ندارد.

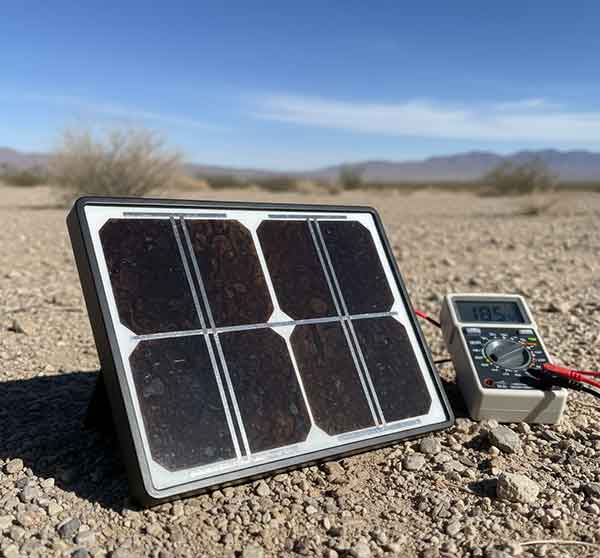

روش ساخت پنل خورشیدی کوچک (استفاده از سلول‌های آمورف)

برای ساخت یک پنل خورشیدی کوچک برای شارژ اسباب‌بازی‌ها یا وسایل الکترونیکی کم‌مصرف، استفاده از سلول‌های خورشیدی آمورف (Amorphous Silicon) بسیار رایج و ساده‌تر است. سلول‌های آمورف برخلاف سلول‌های کریستالی، روی سطوح انعطاف‌پذیر یا شیشه‌های نازک به روش رسوب‌گذاری تولید می‌شوند و شکنندگی کمتری دارند. ساده‌ترین راه، خرید سلول‌های خورشیدی مینیاتوری آماده است که معمولاً به صورت پیش‌سیم‌کشی شده و کاملاً آب‌بندی شده برای پروژه‌های کوچک مانند ماشین حساب‌ها یا چراغ‌های باغی به فروش می‌رسند. شما تنها کافی است تعداد مورد نیاز از این ماژول‌های کوچک را با لحیم‌کاری ساده (سری یا موازی، بسته به ولتاژ و جریان مورد نیاز) به هم متصل کنید. برای یک پنل کوچک، به جای استفاده از قاب آلومینیومی، می‌توانید از یک جعبه پلاستیکی کوچک یا حتی یک تخته چوبی سبک به عنوان پشتیبان استفاده کرده و تنها اتصالات خروجی مثبت و منفی را به یک سوکت کوچک (مانند جک DC) متصل نمایید. این روش سریع، ارزان و مناسب برای ایجاد یک منبع تغذیه کمکی است.

ساده ترین روش ساخت پنل خورشیدی (بر اساس کیت‌های آماده)

ساده‌ترین روش ساخت یک وسیله فتوولتائیک، استفاده از کیت‌های آموزشی یا ماژول‌های خورشیدی از پیش ساخته شده است که به دلیل تمرکز بر روی مونتاژ نهایی، فرآیند ساخت را حذف می‌کنند. در این کیت‌ها، تمام قطعات مورد نیاز شامل سلول‌های خورشیدی کوچک، سیم‌های اتصال، دیود مسدودکننده (Blocking Diode)، یک قاب پلاستیکی یا مقوایی و معمولاً یک مینی موتور یا چراغ ال‌ای‌دی گنجانده شده است. هدف از این کیت‌ها این است که فرد بدون نیاز به لحیم‌کاری یا برشکاری، تنها با اتصال سیم‌ها و قرار دادن قطعات در جای خود، نحوه کارکرد یک مدار خورشیدی را مشاهده کند. دیود مسدودکننده یک جزء مهم است که از بازگشت جریان از باتری (اگر متصل باشد) به پنل در شب جلوگیری می‌کند. این روش ساده‌ترین نامیده می‌شود، زیرا پیچیدگی‌های فنی مانند اتصال سلول‌ها و آب‌بندی را کنار می‌گذارد و تنها بر روی ترکیب اجزا تمرکز دارد تا درک نحوه عملکرد پنل خورشیدی و مدار خروجی آن امکان‌پذیر گردد.

روش ساخت پنل های خورشیدی (تمرکز بر روی ساختار ماژول)

این بخش به جای تمرکز بر ساخت سلول خورشیدی، بر روی روش ساخت ماژول (Module) یا همان پنل نهایی تمرکز دارد. یک پنل خورشیدی، مجموعه‌ای محافظت شده از سلول‌های خورشیدی است. ساختار استاندارد یک ماژول شش لایه اصلی دارد که به ترتیب عبارتند از: ۱. پوشش شیشه‌ای مقاوم و شفاف (Tempered Glass) که لایه محافظ در برابر عوامل جوی و ضربه است. ۲. لایه EVA (اتیلن وینیل استات) که یک پلیمر شفاف است و سلول‌ها را به شیشه می‌چسباند و از جابجایی آن‌ها جلوگیری می‌کند. ۳. سلول‌های خورشیدی متصل به هم که هسته اصلی تولید برق هستند. ۴. لایه دوم EVA که از زیر سلول‌ها محافظت می‌کند. ۵. ورق پشتی (Backsheet) که معمولاً از جنس TPT (Tedlar-PET-Tedlar) بوده و برای عایق‌بندی و محافظت از سلول‌ها در برابر رطوبت و الکتریسیته طراحی شده است. ۶. قاب آلومینیومی که مقاومت مکانیکی پنل را افزایش می‌دهد و امکان نصب آسان آن را فراهم می‌کند. کل فرآیند مونتاژ در خلاء و با گرما انجام می‌شود (Laminiation) تا حباب‌های هوا حذف و لایه‌ها به هم بچسبند. این روش ماژول‌سازی، دوام پنل خورشیدی را برای ۲۵ سال تضمین می‌کند.
